FB、AFB系列耐腐蝕離心泵
FB、AFB型化工泵是單級單吸懸臂式耐腐蝕離心泵，本公司汲取90年代各類泵的特點，采用先進水力模型，新穎結構與高強度組合式單雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。
本化工泵適用輸送不含固體顆粒，有腐蝕性液體。被輸送介質溫度為-40℃～105℃，采用雙端面密封冷裝置可輸送介質溫度為300℃以下的高溫介質。

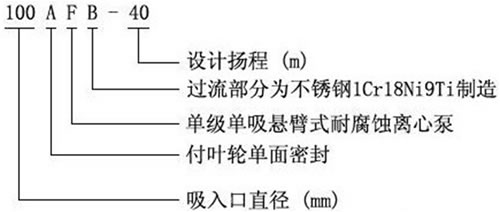

FB、AFB型耐腐蝕離心泵型號意義：
技術參數：
流量：3.6～200m3/h；
揚程：15～64m；
轉速：2900r/min；
功率：0.75～55KW；
進口直徑：25～150mm；
最高工作壓力：2.0Mpa。

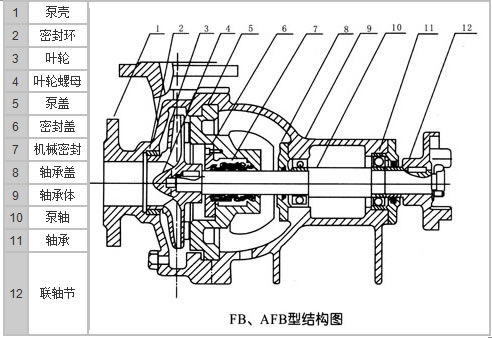

結構圖：
泵的旋轉方向：自吸入口向電機端看為順針?lè)较蛐D(zhuǎn)。
泵與電機是通過彈性聯軸器安裝在同一個底座上。
泵的軸封裝置采用付葉輪減壓和雙端面機械密封新結構，密封腔充填優質鈣脂潤滑脂，并配有油杯。
產品用途：
FB、AFB型不銹鋼離心泵┃耐腐蝕離心泵廣泛應用于化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。該類產品采用雙端面機械密封，為提高產品質量、減少跑、冒、滴、漏,防止污染,改善環境,發揮很大的作用。具有性能穩定可靠、密封性能好,造型美觀,使用檢修方便等優點。
性能參數：
|
型號
|
流量
|
揚程
H(m)
|
轉速n
(r／min)
|
效率
(％)
|
軸功率
(kW)
|
配用功率
(kw)
|
汽蝕余量
(m)
|
|
(m3／h)
|
(L／S)
|
|
25FB-16
|
3.6
|
1
|
16
|
2900
|
33
|
0.48
|
1.1
|
4.0
|
|
25FB-16A
|
3.27
|
0.91
|
12.5
|
2900
|
34
|
0.34
|
0.75
|
4.0
|
|
25FB-25
|
3.6
|
1
|
25
|
2900
|
30
|
0.82
|
1.5
|
4.0
|
|
25FB-25A
|
3.27
|
0.91
|
20
|
2900
|
31
|
0.57
|
1.1
|
4.0
|
|
25FB-40
|
3.6
|
1
|
t40
|
2900
|
23
|
1.71
|
3
|
4.0
|
|
25FB-40A
|
3.27
|
0.91
|
33.5
|
2900
|
24
|
1.21
|
2.2
|
4.0
|
|
40FB-16
|
7.2
|
2
|
16
|
2900
|
44
|
0.71
|
1.5
|
4.0
|
|
40FB-16A
|
6.55
|
1.82
|
12
|
2900
|
46.7
|
0.5
|
1.1
|
4.0
|
|
40FB-20
|
7.2
|
2
|
20
|
2900
|
42
|
0.93
|
1.5
|
4.0
|
|
40FB-25
|
7.2
|
2
|
25
|
2900
|
39
|
1.26
|
2.2
|
4.0
|
|
40FB-25A
|
6.55
|
1.82
|
20.5
|
2900
|
40
|
0.94
|
1.5
|
4.0
|
|
40FB-40
|
7.2
|
2
|
40
|
2900
|
32
|
2.45
|
3
|
4.0
|
|
40FB-40A
|
6.55
|
1.82
|
32
|
2900
|
33.5
|
1.73
|
2.2
|
4.0
|
|
40FB-63
|
7.2
|
2
|
63
|
2900
|
27
|
5.42
|
7.5
|
4.0
|
|
40FB-63A
|
6.72
|
1.87
|
56
|
2900
|
29
|
3.75
|
5.5
|
4.0
|
|
50FB-16
|
14.4
|
4
|
16
|
2900
|
56
|
1.09
|
2.2
|
3.5
|
|
50FB16A
|
13.1
|
3.64
|
12
|
2900
|
57
|
0.81
|
1.5
|
3.5
|
|
50FB-25
|
14.4
|
4
|
25
|
2900
|
52
|
1.83
|
4
|
3.5
|
|
50FB-25A
|
13.1
|
3.64
|
20
|
2900
|
51.5
|
1.42
|
3
|
3.5
|
|
型號
|
流量Q
|
揚程
H(m)
|
轉速n
(r／min)
|
效率n
(％)
|
軸功率
(kW)
|
配用功率
(kW)
|
汽蝕余量
(m)
|
|
(m3／h)
|
(L／S)
|
|
50FB-40
|
14.4
|
4
|
40
|
2900
|
46
|
3.32
|
5.5
|
3.5
|
|
50FB-40A
|
13.1
|
3.64
|
32.5
|
2900
|
45
|
2.62
|
5.5
|
3.5
|
|
50FB-63
|
14.4
|
4
|
63
|
2900
|
39
|
6.16
|
11
|
3.5
|
|
50FB-63A
|
13.1
|
3.64
|
54.5
|
2900
|
38
|
5.24
|
7.5
|
3.5
|
|
65FB-25
|
28.8
|
8
|
25
|
2900
|
62
|
3.16
|
5.5
|
3.5
|
|
65FB-25A
|
26.2
|
7.28
|
20
|
2900
|
62
|
2.36
|
4
|
3.5
|
|
65FB-30
|
28.8
|
8
|
30
|
2900
|
60.5
|
3.89
|
7.5
|
3.5
|
|
65FB-30A
|
26.2
|
7.28
|
25
|
2900
|
61
|
2.79
|
5.5
|
3.5
|
|
65FB-40
|
28.8
|
8
|
40
|
2900
|
57.5
|
5.46
|
11.5
|
3.5
|
|
65FB-40A
|
26.2
|
7.28
|
32
|
2900
|
58
|
4
|
7.5
|
3.5
|
|
65FB-64
|
28.8
|
8
|
64
|
2900
|
52.5
|
9.57
|
15
|
3.5
|
|
65FB-64A
|
26.2
|
7.28
|
55
|
2900
|
51.5
|
7.82
|
7.5
|
3.5
|
|
80FB-15
|
54.4
|
15
|
15
|
2900
|
69
|
3.2
|
5.5
|
3.0
|
|
80FB-15A
|
49.1
|
13.65
|
11.5
|
2900
|
69
|
2.62
|
4
|
3.0
|
|
80FB-24
|
54.4
|
15
|
24
|
2900
|
68
|
5.19
|
7.5
|
3.0
|
|
80FB-24A
|
49.1
|
13.65
|
19
|
2900
|
68
|
3.94
|
7.5
|
3.0
|
|
80FB-38
|
54.4
|
15
|
38
|
2900
|
66.5
|
8.41
|
15
|
3.0
|
|
80FB-38A
|
49.1
|
13.65
|
30.5
|
2900
|
66.5
|
6.34
|
11
|
3.0
|
|
80FB-60
|
54.4
|
15
|
60
|
2900
|
62.8
|
14.06
|
22
|
3.0
|
|
80FB-60A
|
49.1
|
13.65
|
52
|
2900
|
62.5
|
11.56
|
18.5
|
3.0
|
|
100FB-23
|
100.8
|
28
|
23
|
2900
|
73
|
8.65
|
15
|
3.0
|
|
100FB-23A
|
91.8
|
25.5
|
17.5
|
2900
|
73
|
6.51
|
11
|
3.0
|
|
100FB-37
|
100.8
|
28
|
37
|
2900
|
73
|
13.9
|
22
|
3.0
|
|
100FB-37A
|
91.8
|
25.5
|
29
|
2900
|
70.5
|
11
|
18.5
|
3.0
|
|
100FB-57
|
100.8
|
28
|
57
|
2900
|
70.5
|
22.2
|
37
|
3.0
|
|
100FB-57A
|
91.8
|
26.2
|
52
|
2900
|
70.5
|
18.77
|
37
|
3.0
|
|
150FB-22
|
190.8
|
53
|
22
|
2900
|
77
|
14.86
|
22
|
2.5
|
|
150FB-22A
|
173.5
|
48.2
|
17.5
|
2900
|
78
|
10.6
|
18.5
|
2.5
|
|
150FB-35
|
190.8
|
53
|
35
|
2900
|
76
|
23.94
|
37
|
2.5
|
|
150FB-35A
|
173.5
|
48.2
|
28
|
2900
|
76
|
17.42
|
30
|
2.5
|
|
150FB-56
|
190.8
|
53
|
56
|
2900
|
76
|
38.3
|
55
|
2.5
|
|
150FB-56A
|
173.5
|
48.2
|
50
|
2900
|
76
|
32.1
|
37
|
2.5
|
1、安裝機械密封前，要檢查所有元件是否損壞。如有損壞的，應進行修復或更換。
2、嚴格檢查動環與靜環的摩擦端面，不許有任何細微的碰撞劃傷，裝配前時，動環、靜環端面要涂一層清潔的機油。
3、裝配中要注意消除偏差，正確調整彈簧的壓縮量，使其不得太松太緊。緊固螺釘時，要均勻把緊，避免發生偏斜，使密封失效。
4、拆卸時要注意泵的拆卸順序。
FB、AFB型耐腐蝕離心泵使用說明：
起動：
1、準備必要的搬手與工具。
2、檢查密封裝置油杯內潤滑脂是否注人。
3、檢查泵的旋轉方向是否正確，嚴禁反轉，轉向錯可使葉輪螺母松脫，使腐蝕介質進人軸頸產生腐蝕，導致泵無法工作，也可能使葉輪螺母甩出造成不幸事故。泵起動前必須將聯軸器罩好，確保安全生產。
4、在泵安裝位置低于液面(倒灌情況)時，泵在起動前，要打開管路的閘閥，泵液體充滿泵內。如果安裝位置高于液面(真空情況)時，泵在起動前要灌泵和排氣，使泵內和吸人管路內充滿液體，排凈泵內空氣。
5、起動電機后，緩緩打開排出口閘閥，使泵工作正常后，再將閥門開至需要的程度。
停止：
1、關閉壓力管路閘閥。
2、停止電機。
3、關閉吸人管路閘閥。
4、在環境溫度低于液體凝固點時，要放盡泵內存液。
5、如果泵處于長期停止使用時，應將泵內腐蝕性介質放凈，并用清水沖洗干凈，清理后，要妥善保管。
運轉：
1、應經常檢查泵和電機的溫升情況，主要是軸承溫升情況，要求軸承溫度不超過73℃。
2、運轉過程中，如發現噪聲和其它不正常聲音時應立即停止檢查，排除故障后方可運行。
3、注意密封裝置加油杯，應保持儲油，并及時補充、保證潤滑。
