一、IS水泵的特點
1、IS水泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS水泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。管道離心泵的優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、IS水泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、IS清水泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。IS水泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
5、IS水泵為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
6、IS清水泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。
7、IS清水泵為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
二、選型須知:
一.泵產品的名稱與型號，流量要求（m3/h），使用揚程，電機功率（KW），管道口徑，電機轉速（r/min），電壓〔V〕，使用的吸程，使用的介質名稱、比重、粘度、腐蝕性、磨損性等。
三、性能范圍
IS水泵 IS清水泵轉速2900r/min和1450r/min
IS水泵 IS清水泵流量6.3~400m3/h
IS水泵 IS清水泵揚程5~125m
IS水泵 IS清水泵進口直徑50~125 mm
四、型號意義
IS65-40-200A-D
IS—IS標準單級離心泵
65—泵吸入口直徑
40—泵出口直徑
200—葉輪名義直徑（ mm ）
A—葉輪經過第一次車小標記
D—低速（1450)r/min

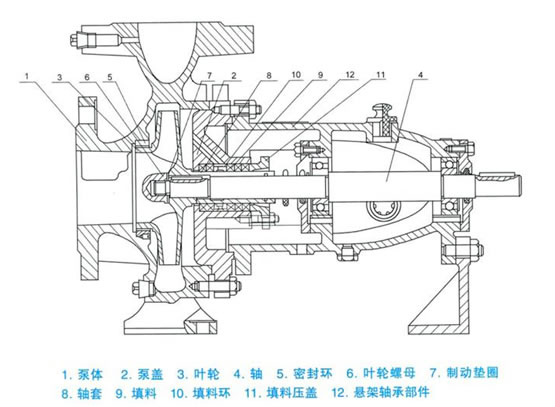

五、結構圖

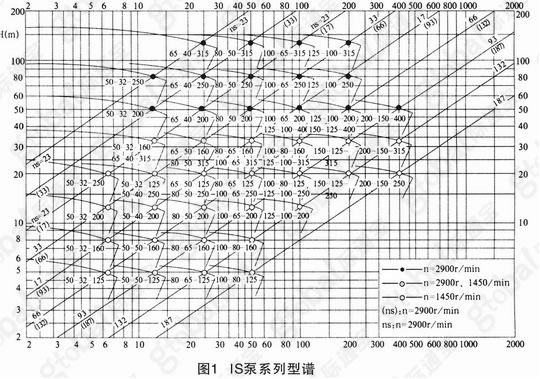

六、IS泵 IS清水泵系列型譜
性能參數
|
型號
|
轉速
|
流量
|
揚程
|
效率
|
功率P(kw)
|
必需汽蝕余量
|
重量
|
|
(m3/h)
|
(L/s)
|
(m)
|
η(%)
|
軸功率
|
電機功率
|
(m)
|
(kg)
|
|
IS 80-50-200
|
2900
|
30
|
8.33
|
53
|
55
|
7.87
|
15
|
2.5
|
60
|
|
50
|
13.9
|
50
|
69
|
9.87
|
2.5
|
|
60
|
16.7
|
47
|
71
|
10.8
|
3.0
|
|
1450
|
15
|
4.17
|
13.2
|
51
|
1.06
|
2.2
|
2.5
|
|
25
|
6.94
|
12.5
|
65
|
1.31
|
2.5
|
|
30
|
8.33
|
11.8
|
67
|
1.44
|
3.0
|
|
IS 65-40-200
|
2900
|
15
|
4.17
|
53
|
49
|
4.42
|
7.5
|
2.0
|
58
|
|
25
|
6.94
|
50
|
60
|
5.67
|
2.0
|
|
30
|
8.33
|
47
|
61
|
6.29
|
2.5
|
|
1450
|
7.5
|
2.08
|
13.2
|
43
|
0.63
|
1.1
|
2.0
|
|
12.5
|
3.47
|
12.5
|
55
|
0.77
|
2.0
|
|
15
|
4.17
|
11.8
|
57
|
0.85
|
2.5
|
|
IS 65-40-250
|
2900
|
15
|
4.17
|
82
|
37
|
9.05
|
15
|
2.0
|
76
|
|
25
|
6.94
|
80
|
50
|
10.88
|
2.0
|
|
30
|
8.33
|
78
|
53
|
12.02
|
2.5
|
|
1450
|
7.5
|
2.08
|
21
|
35
|
1.23
|
2.2
|
2.0
|
|
12.5
|
3.47
|
20
|
46
|
1.48
|
2.0
|
|
15
|
4.17
|
19.4
|
48
|
1.65
|
2.5
|
|
IS 65-40-315
|
2900
|
15
|
4.17
|
127
|
28
|
18.5
|
30
|
2.5
|
84
|
|
25
|
6.94
|
125
|
40
|
21.3
|
2.5
|
|
30
|
8.33
|
123
|
44
|
22.8
|
3.0
|
|
1450
|
7.5
|
2.08
|
32.3
|
25
|
2.63
|
4
|
2.5
|
|
12.5
|
3.47
|
32
|
37
|
2.94
|
2.5
|
|
15
|
4.17
|
31.7
|
41
|
3.16
|
3.0
|
|
IS 80-65-125
|
2900
|
30
|
8.33
|
22.5
|
64
|
2.87
|
5.5
|
3.0
|
47
|
|
50
|
13.9
|
20
|
75
|
3.63
|
3.0
|
|
60
|
16.7
|
18
|
74
|
3.98
|
3.5
|
|
1450
|
15
|
4.17
|
5.6
|
55
|
0.42
|
0.75
|
2.5
|
|
25
|
6.94
|
5
|
71
|
0.48
|
2.5
|
|
30
|
8.33
|
4.5
|
72
|
0.51
|
3.0
|
|
IS 80-65-160
|
2900
|
30
|
8.33
|
36
|
61
|
4.82
|
7.5
|
2.5
|
52
|
|
50
|
13.9
|
32
|
73
|
5.97
|
2.5
|
|
60
|
16.7
|
29
|
72
|
6.59
|
3.0
|
|
1450
|
15
|
4.17
|
9
|
55
|
0.67
|
1.5
|
2.5
|
|
25
|
6.94
|
8
|
69
|
0.79
|
2.5
|
|
30
|
8.33
|
7.2
|
68
|
0.86
|
3.0
|
|
IS 80-50-200
|
2900
|
30
|
8.33
|
53
|
55
|
7.87
|
15
|
2.5
|
60
|
|
50
|
13.9
|
50
|
69
|
9.87
|
2.5
|
|
60
|
16.7
|
47
|
71
|
10.8
|
3.0
|
|
1450
|
15
|
4.17
|
13.2
|
51
|
1.06
|
2.2
|
2.5
|
|
25
|
6.94
|
12.5
|
65
|
1.31
|
2.5
|
|
30
|
8.33
|
11.8
|
67
|
1.44
|
3.0
|
|
IS 100-65-315
|
2900
|
60
|
16.7
|
133
|
55
|
39.6
|
75
|
3.0
|
128
|
|
100
|
27.8
|
125
|
66
|
51.6
|
3.6
|
|
120
|
33.3
|
118
|
67
|
57.5
|
4.2
|
|
1450
|
30
|
8.33
|
34
|
51
|
5.44
|
11
|
2.0
|
|
50
|
13.9
|
32
|
63
|
6.92
|
2.0
|
|
60
|
16.7
|
30
|
64
|
7.67
|
2.5
|
|
IS 125-100-200
|
2900
|
120
|
33.3
|
57.5
|
67
|
28
|
45
|
4.5
|
92
|
|
200
|
55.5
|
50
|
81
|
33.6
|
4.5
|
|
240
|
66.7
|
44.5
|
80
|
36.4
|
5.0
|
|
1450
|
60
|
16.7
|
14.5
|
62
|
3.83
|
7.5
|
2.5
|
|
100
|
27.8
|
12.5
|
76
|
4.48
|
2.5
|
|
120
|
33.3
|
11
|
75
|
4.79
|
3.0
|
|
IS 125-100-250
|
2900
|
120
|
33.3
|
87
|
66
|
43
|
75
|
3.8
|
127
|
|
200
|
55.6
|
80
|
78
|
55.9
|
4.2
|
|
240
|
66.7
|
72
|
75
|
62.8
|
5.0
|
|
1450
|
60
|
16.7
|
21.5
|
63
|
5.59
|
11
|
2.5
|
|
100
|
27.8
|
20
|
76
|
7.17
|
2.5
|
|
120
|
33.3
|
18.5
|
77
|
7.84
|
3.0
|
|
IS 125-100-315
|
2900
|
120
|
33.3
|
13.5
|
60
|
72.1
|
110
|
4.0
|
152
|
|
200
|
55.6
|
125
|
75
|
90.8
|
4.5
|
|
240
|
66.7
|
120
|
77
|
101.9
|
5.0
|
|
1450
|
60
|
16.7
|
33.5
|
58
|
9.4
|
15
|
2.5
|
|
100
|
27.8
|
32
|
73
|
11.9
|
2.5
|
|
120
|
33.3
|
30.5
|
74
|
13.5
|
3.0
|
|
IS 125-100-400
|
1450
|
60
|
16.7
|
52
|
53
|
16.1
|
30
|
2.5
|
206
|
|
100
|
27.8
|
50
|
65
|
21
|
2.5
|
|
120
|
33.3
|
48.5
|
67
|
23.6
|
3.0
|
|
IS 150-125-250
|
1450
|
120
|
33.3
|
22.5
|
71
|
10.4
|
18.5
|
3.0
|
150
|
|
200
|
55.6
|
20
|
81
|
13.5
|
3.0
|
|
240
|
66.7
|
17.5
|
78
|
14.7
|
3.5
|
|
IS 150-125-315
|
1450
|
120
|
33.3
|
34
|
70
|
15.9
|
30
|
2.5
|
161
|
|
200
|
55.6
|
32
|
79
|
22.1
|
2.5
|
|
240
|
66.7
|
29
|
80
|
23.7
|
3.0
|
|
IS 150-125-400
|
1450
|
120
|
33.6
|
53
|
62
|
27.9
|
45
|
2.0
|
264
|
|
200
|
55.6
|
50
|
75
|
36.3
|
2.8
|
|
240
|
66.7
|
46
|
74
|
40.6
|
3.5
|
|
IS 200-150-250
|
1450
|
240
|
66.7
|
22.6
|
70
|
21.1
|
37
|
2.6
|
175
|
|
400
|
111.1
|
20
|
82
|
26.6
|
4.6
|
|
460
|
127.8
|
17.2
|
79
|
27.3
|
4.9
|
|
IS 200-150-315
|
1450
|
240
|
66.7
|
37
|
70
|
34.6
|
55
|
3.0
|
252
|
|
400
|
111.1
|
32
|
82
|
42.5
|
3.5
|
|
460
|
127.8
|
28.5
|
80
|
44.6
|
4.0
|
|
IS 200-150-400
|
1450
|
240
|
66.7
|
55
|
74
|
48.6
|
90
|
3.0
|
286
|
|
400
|
111.1
|
50
|
81
|
67.2
|
3.8
|
|
460
|
127.8
|
45
|
76
|
74.2
|
4.5
|
