一、概述

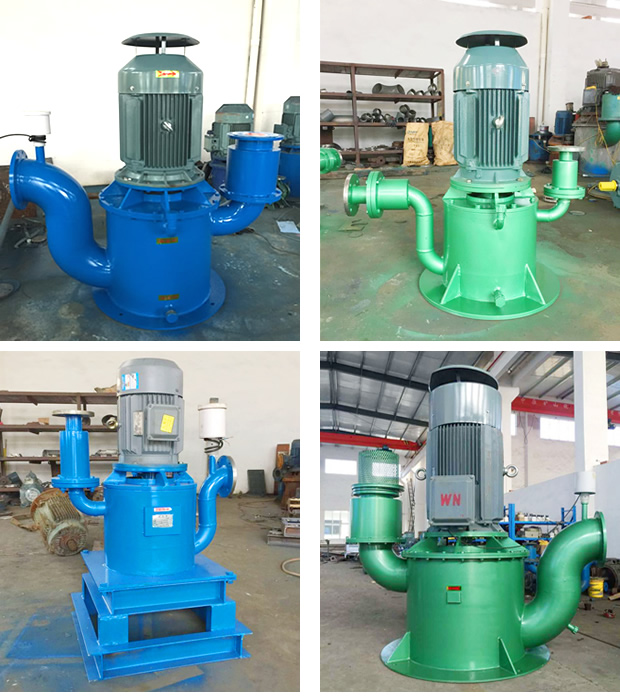

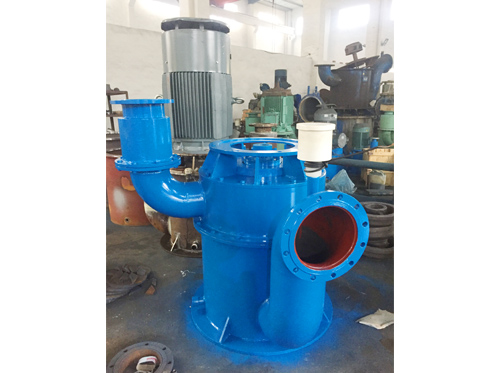

WFB立式自控自吸泵，該產品具有耐溫、耐壓、耐磨、“一次引流”、“終身自吸”等多種功能。目前生產不銹鋼、增強聚丙烯、鑄鋼、鑄鐵等多種材質的系列整機，五種不同造型共壹仟余種規格。在電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛適用，深受用戶的好評。
獨特的優點：
1 ．本廠采用：“泵用連環式多面離心密封裝置”，革除了傳統水泵的填料密封、盤根密封、機械密封，徹底制服了“跑、冒、滴、漏”，是替代原各種長軸液下泵、潛水泵、潛污泵等理想的設備。
2 ．運行過程中密封裝置不磨擦，無磨損，使用壽命較同類產品長10 倍以上。
3 ．移植真空泵原理，自吸性能穩定可靠，特別是采用“電動空氣控制閥”，真正實現了“一次引流、終身自吸”。
4 ．振動小、噪音低、移動靈活、拆卸簡便、易于安裝、不需地腳固定。
5 ．具有優越的自控功能，可與高科技領域和高度自動化系統配套使用。
不同造型的用途特點：
長方型、圓錐型為您提供了不同安裝形式的選擇余地；防爆型適應于易燃、易爆環境；戶外型借助安全的立體戶外罩，在露天作業的情況下，有效的防雨、防霧、防潮、防濕；推車移動型可將水泵推移到您所需要的任何工位上作業。
二、關于WFB立式自控自吸泵配套電機功率的說明
為了合理的配套電機，我們借鑒發達國家的先進經驗，把水泵分為A 、B 、C 種工況適應等級，本說明書中配套的電機功率，是根據A 級等級匹配的。您如在B 、C 級工況使用，可根據具體情況，相應降低配套電機功率。
A 級工況條件是：連續運行，吸程、流量、揚程三項性能均須達標（選定型號所規定的標準）;
B 級工況條件是：連續運行，三項性能只須兩項達標；
C 級工況條件是：間隔運行，三項性能只須一項達標；
三、WFB立式自控自吸泵選型方法

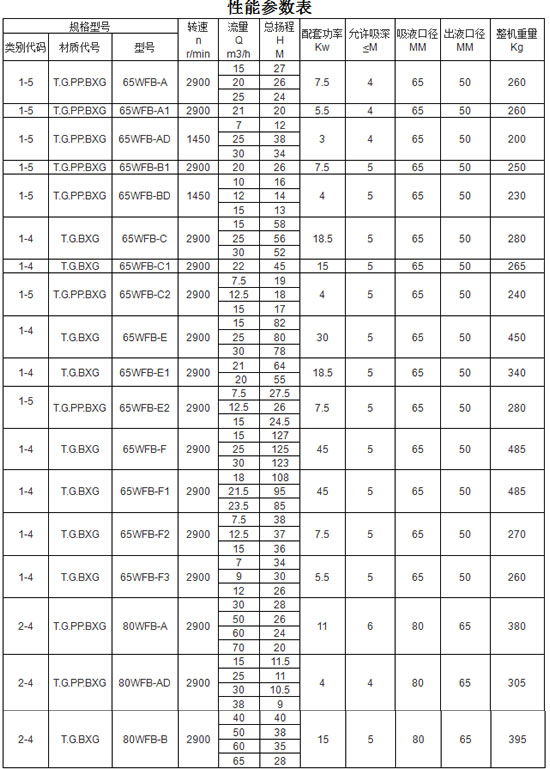

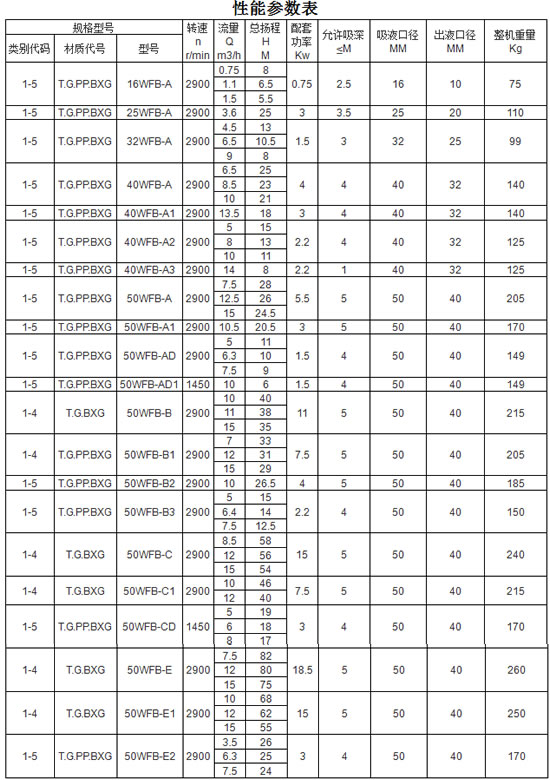

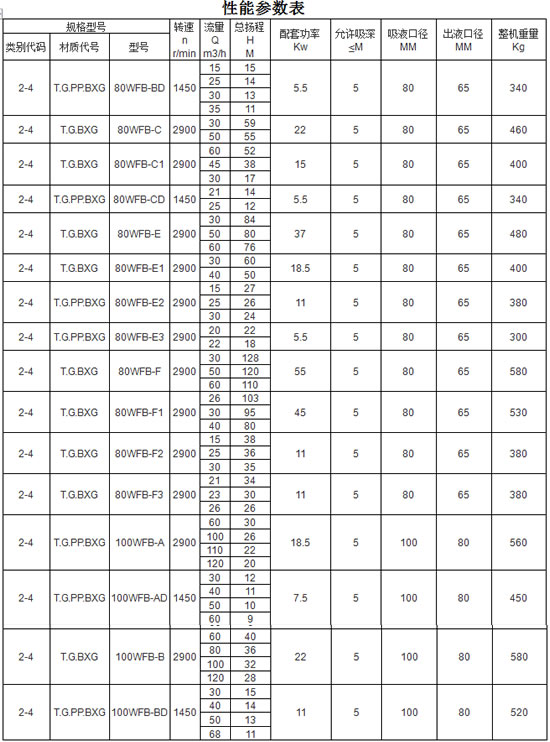

( l ）性能參數表中“類別代碼”欄的l 一5 含義：1 型為長方型，2 型為圓錐型，3 型為防爆型，4 型為戶外型，5 型為推車移動型。“材質符號”欄中T 、 G、PP、BXG 四組字母分別代表:鐵、鋼、增強聚丙烯、不銹鋼（1Crl8Ni9Ti）四種材質。
( 2 ）型號意義舉例：
65WFB-A 65 ——— 表示泵進口口徑
WFB —— 表示無密封自控自吸泵
A ——— 表示性能分類
( 3 ）完整的型號書寫方式。假設水泵的要求是：造型為推車移動型，材質為增強聚丙烯，吸液口徑為40mm ，性能分類為AD1。這臺水泵的完整型號為“5PP40WFB –AD1”。
假設水泵造型是長方型防爆型，其它要求同上，這水泵的完整型號應寫為“1•3PP40WFB-AD1”。
假設水泵造型是圓錐型戶外型，其它要求同上，這水泵的完整型號應寫為“2•4PP40WFB-AD1”。
( 4 ）本廠水泵的法蘭采用中華人民共和國國家標準制造。標準代號GB9115.2-88；GB9115.3-88 。非金屬材質水泵的法蘭壓力0.6MPa ；金屬材質水泵的法蘭壓力1.0MPa 。本廠水泵出廠時，進出液口各配一只反法蘭。
WFB型泵使用須知
（一）水泵部分
（1）安裝完畢，從“引流口”灌滿排注的介質，作“首次引流”，以后使用不必引流。請擰緊“引流口”并帽，防止漏氣而影響自吸。
（2）適應顆粒指標（單位mm）
吸液口直徑 50以下 50-100 50-200 200-300 300-400 400以上
顆粒直徑 ＜3 ＜4 ＜4.5 ＜5 ＜6 ＜7
（3）必須安裝隨機配備的吸液口底部緩沖板結構濾網，防止超標顆粒吸收而損壞水泵和影響自吸功能。
（4）輸送濃硫酸時禁止用水作引流，防止造成人身和設備事故。
（5）啟動前必須檢查水泵主軸是否靈活，用點動方式檢查運轉方向是否與轉向標記一致。
（6）不可將吸、出液管道的重量支撐在水泵出液口法蘭上，而應固定在支撐架上（支架用戶自備）。管道連接各部位必須緊密、不漏氣，否則影響自吸功能和流量揚程。
（7）排注有結晶或沉淀物質的液體時，如一段時間內停泵不用，應從“放空口”排盡泵腔內引流液，防止結晶或沉淀物滯留泵腔內，二次啟動時造成損壞。再次使用時按第（1）條重做“引流”。
（8）排注無結晶、沉淀物介質，如長時間停泵再用，啟動前，請從“引流口”檢查引流液是否充足，如不足，請補足后才能自吸。
（9）輸液時，流量、揚程（壓力）、吸程三項指標，必須嚴格控制在選定型號所規定的范圍內。否則，將導致電機超電流波動而影響正常運行。
（10）如在低于地面的容池和容器中使用，請參考“安裝、操作示意圖”（一）。
（11）如將水泵置于液面以下的環境中使用，請參考“安裝、操作示意圖”（二）。
（12）如給高位槽或水塔供液時，請參考“安裝、操作示意圖”（三）。
（13）排注產生氣泡、比重大、揚程高和出液管路系統水柱靜止壓力大的介質時，為了加快排氣速度，縮短自吸時間，請參考“安裝、操作示意圖”（四）之提示B程序。
（14）如在利用池水的消防系統中使用時，為了大限度的縮短出水時間，請參考“安裝、操作示意圖”（五）。
（15）替代管道泵和封閉式循環系統中使用時，請參考“安裝、操作示意圖”（二）。
（16）“引流口” 、“溢流口” 、“放空口” 、“自吸排氣裝置” 、“戶外罩”均與安裝尺寸和系統連接無關。“自吸排氣裝置”只在垂直揚程高且出液管路系統水柱靜止壓力大的情況下啟用，一般工藝環境則不需啟用。
（17）本泵是真空泵原理圖自吸。如設計使用在“對出液速度有絕對要求的環境中” ，安裝時不可擴大水泵的吸液管直徑，否則將影響吸液速度（無“絕對速度要求”的除外）。
（二）電動空氣控制閥部分
（1）非專業電氣工作人員，請勿打開護罩，以防觸電事故。
（2）更新或維修后安裝時，電纜務必與水泵電機接線柱連接可靠。
（3）閥體的封漆部分，請勿隨意拆動。維修人員在拆開之前，請注意定位標記，以便正確復位。
（4）和水泵連接的管絲口，必須扎緊不漏氣，否則影響自吸。
（5）每半年在導軸和導套內加一次縫紉機潤滑油，請參考“安裝、操作示意圖”（六）。
（6）“水泵部分”的（11）和（15）兩種環境，不宜選用本閥。
（三）自動控制裝置部分
凡配套本機自控裝置的用戶，屆時另行提供線路圖，并請注意以下事項：
（1）非專業電氣工作人員，請勿打開屏門，以防觸電事故。
（2）本裝置為三相供電，電壓380V，頻率50HZ。必須在進線回路中加裝斷路保護等。
（3）電源接通后，請將“開.電源.關”按鈕撥向“開位” ，“電源指示”燈亮，本裝置即處于待命狀態。
（4）確定運行方式請用“自動.停.手動”按鈕選擇。“手動啟動”和“手動停止”鈕只適用于手動運行方式。自動方式將根據“上.下限液位傳感器”定位自動運行。
（5）本裝置分“掛壁”和“落地”兩種安裝方式，請見“安裝、操作示意圖”（七）。功率在30KW以下的，采用“掛壁式”直接啟動；37-75KW功率的，采用“落地屏式”星三角減壓啟動；90KW以上功率的，采用“落地屏式”自藕減壓啟動。啟動方式也可按用戶需要確定。
（6）務必保護好傳感器導線，防止人為損壞功能。
（7）調整水泵電機轉向不應該改變裝置內部的接線順序，而應在電機接盒內調換線頭。
（8）設定傳感器上、下限液位時，請參考“安裝、操作示意圖”（一）或（三）。
（9）在“防爆型” 、“推車型”及“水泵部分”和（7）、（11）、（13）、（14）、（15）條目等七種情況下，不宜配用本裝置。
安裝、操作示意圖

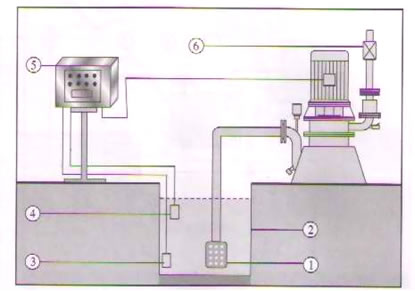

圖（一）在低于地面的容池和容器中使用
○1濾網 ○2容池（或容器） ○3下限傳感器 ○4上限傳感器
○5落地式自控裝置（傳感器連接示意） ○6出液口控制閥（本廠不提供）
說明：如采用掛壁式自控和落地屏式自控，傳感器連接請參照○5

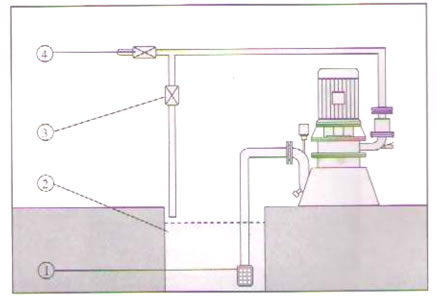

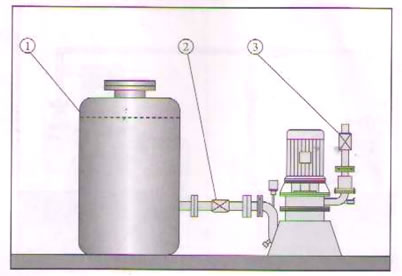

圖（二）在液面以下和封閉式循環系統中使用
○1容器 ○2吸液控制閥（本廠不提供） ○3出液控制閥（本廠不提供）
使用操作規程
啟泵規程：1、開泵 2、開啟○3 3、開啟○2。（即正常運行狀態）
停泵規程：1、關閉○2 2、關閉○3 3、停泵。（即安全停止?fàn)顟B(tài)）

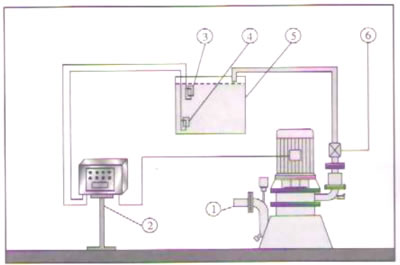

圖（三）給高位槽和水塔供液
○1接介質源 ○2落地式自控裝置（傳感器連接示意） ○3上限傳感器（倒置）
○4下限傳感器（倒置） ○5水塔（或高位槽） ○6出液口控制閥（本廠不提供）
說明：如采用掛壁式自控和落地屏式自控，傳感器連接請參照○2
圖（四）排注產生氣泡、比重大、揚程高的介質時的操作程序
○1濾網 ○2池 ○3 回流閥（本廠不提供） ○4出液控制閥（本廠不提供）
提示A程序：（保養運行）
啟泵規程：1、關閥○4 2、開啟○3 3、啟泵 停泵程序：1、停泵 2、關閉○3
提示B程序：（正常輸液）
啟泵規程：1、關閥○4 2、開啟○3 3、啟泵 4、待回流管正常出液后，先開啟○4，再關閉○3
停泵程序：1、停泵 2、關閉○4

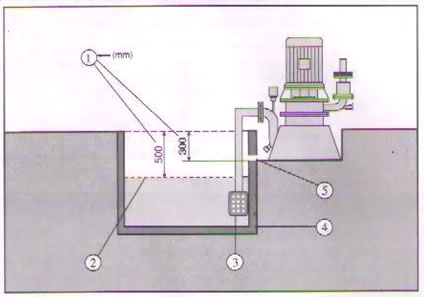

圖（五）在利用池水的消防系統中使用（也供利用河水的消防系統參考）
○1絕對控制尺寸 ○2液面 ○3濾網 ○4消防水池 ○5溢流孔

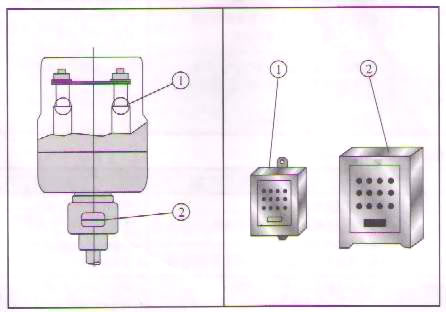

圖（六）潤滑油加注和密封墊片更換位置 圖（七）自動控制裝置
○1加注潤滑油處 ○2活塞密封墊片 ○1掛壁式 ○2地屏式自控裝置
一般故障的排除方法
（一）水泵部分
|
障 |
故障原因
|
排除方法
|
|
電機不轉
|
1、電機已損壞
2、電源不通
|
1、修復或更換電機；
2、檢查接通電源
|
|
水泵不出水
|
1、引流量不足；2、吸液端某只法蘭、閥門或管路某處漏氣；3、引流口或放空口并帽不緊，或并帽內沒有墊圈；4、泵腔內或液池內無液。
|
逐一檢查，針對排除
|
|
流量、揚程（壓力）不達標
|
1、電壓過低，額定轉速不到；2、電機反轉；3、底部濾網堵塞，吸流不足；4、吸液端某只法蘭、閥門或某處管路慢性漏氣，影響水泵真空度；5、容器或液池內液量太少，時而吸進空氣。
|
逐一檢查，針對排除
|
|
電機與水泵連接部位滲漏
|
1、啟動瞬間滲漏，正常運行后現象消失；2、運行時一直滲漏（可能是密封裝置已損壞，或?qū)嶋H揚程、壓力與該水泵參數差異過大）
|
1、引流液灌注過滿，不屬故障；2、檢查密封裝置是否損壞，重新計算工作壓力是否超過該泵的規定參數，如密封裝置已損壞，請考慮修理或更換。如壓力參數差異過大，請考慮重新選型或調整實際工作壓力。
|
（二）電動空氣控制閥部分
|
障 |
故障原因
|
排除方法
|
|
活塞不封閉或封閉不嚴，水泵不吸液
|
1、導軸失油卡死，密封活塞不到位；
2、電纜與電機接線柱接觸不良或保險線絲損壞，電源不通，密封活塞不動作。
|
1、在導軸上加縫紉機潤滑油。請參考“安裝、指導示意圖”（六）；
2、檢查、接通電源。
|
|
連接軟管漏氣，水泵不能形成真空，不吸液
|
1、控制閥和水泵連接的軟管兩端扎扣不緊或使用時間較長，扎扣腐蝕松動，造成漏氣；2、密封墊片老化，活塞封閉不嚴。
|
1、檢查、處理或更換扎扣件，保證牢固、可靠、不漏氣；2、更換密封墊片，請參考“安裝、指導示意圖”（六）；
|
（三）自控裝置部分
故障 |
故障原因
|
排除方法
|
|
自控狀態水泵不能啟動
|
1、某只傳感器接觸不良；2、傳感器上、下限或上、下端安裝顛倒；3、電機或保險絲已損壞；4、容池內無液，傳感器不作用；
|
1、恢復傳感器良好接觸；2、正確安裝傳感器、請參考“安裝、指導示意圖”（一）或（三）；3、修復電機或保險絲；4、檢查池液情況。
|
|
水泵不能自動停車
|
1、某只傳感器已損壞，產品誤動作；2、液體中有顆�？ㄈ麄鞲衅鞲∏颍仁蛊湔`動作。
|
1、更換已損壞的傳感器；2、沖洗傳感器浮球，使其恢復靈活；
|
|
自動與手動無法轉換
|
某只按鈕已損壞。
|
更換已損壞的按鈕
|
|
手動狀態水泵不能啟動
|
1、手動按鈕已損壞；
2、電機或保險絲已損壞
|
1、更換已損壞的手動按鈕；
2、修復電機或保險絲
|
